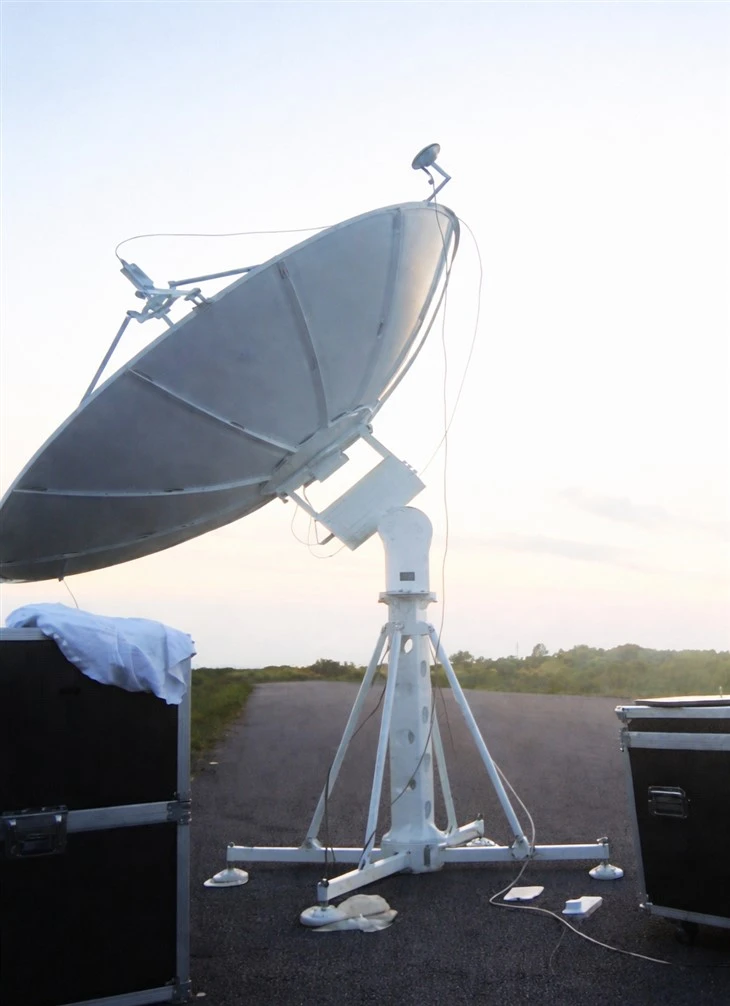

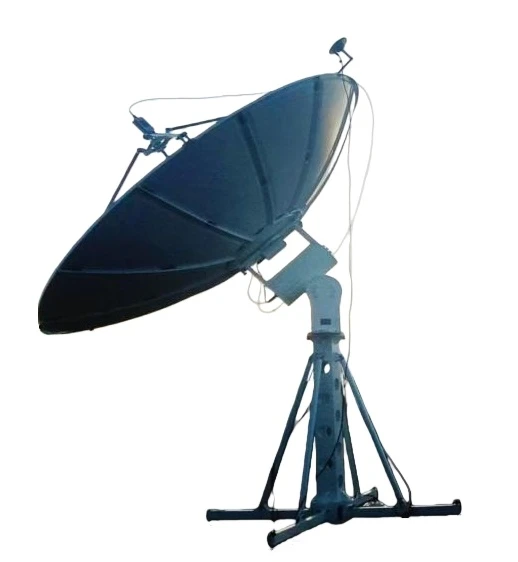

אנטנת תחנת קרקע חישה מרחוק 2.4 מ' L/X Band

אנטנת תחנת קרקע עם חישה מרחוק בפס 2.4 מ' L/Xמשמש לרכישת מטרות ומעקב אחר לוויינים, ומספק ערוץ RF טוב לשידור וקליטה של ​​אותות לוויינים. זה יכול לעמוד בדרישות של מעקב תקורה.

מערכת סרוו אנטנה ניידת קלת משקל גבוהה הכוללת רכיבי הזנת אנטנה, מבני סרוו ומעקב ומסגרות תמיכה. מודול האנטנה מאמץ אנטנה פרבולית ניידת שניתן להרכיב במהירות, והסרוו מאמץ מעמד X-Y. התקן התמסורת בציר X- מאמץ "מפחית מפרק מודול+RV" כדי להשיג אחסון נייד וצריכת חשמל נמוכה. מסגרת התמיכה עשויה מחומר סגסוגת אלומיניום- בעל חוזק גבוה.

הדרישה הטכנית היא כזואנטנת תחנת קרקע עם חישה מרחוק בפס 2.4 מ' L/Xצריך להיות מסוגל לקלוט גם אותות -פס L וגם אותות -X.

בשל הבדל התדרים המשמעותי בין פס -L לפס -X, וההגבר הגבוה הנדרש לפס X-, מינפנו את הניסיון ההנדסי של החברה שלנו כדי להשתמש בטכנולוגיית משטח סלקטיבית תדרים כדי להפריד בין פס -L לפס-, מה שמאפשר לשתי הרצועות לפעול בו זמנית.

הזנת פס ה-L- מתוכננת כמבנה משולב יחיד, כאשר מרכז הפאזה שלו ממוקם במוקד של פרבולואיד סטנדרטי, ויוצר אנטנה פרבולואידית בהזנה קדימה. הזנת ה-X-בנד היא אנטנת רפלקטור כפולה- של Cassegrain סטנדרטית. הרפלקטור המשני מפגין סלקטיביות תדרים, מתפקד כ"מבנה אטום" עבור פס ה-X-, המאפשר השתקפות, בעוד שהוא הופך ל"מבנה שקוף" עבור פס ה-L-, המאפשר לגלים אלקטרומגנטיים לעבור ללא הפרעה.

• רווח גבוה
• אובדן הכנסה נמוך
• בידוד גבוה
• X, Y הדום

• אנטנת תחנת הקרקע החישה מרחוק בפס 2.4 מ' L/X מתאימה לזיהוי מזג אוויר מטאורולוגי.
• ניתן ליישם אנטנה זו בייעור ובחקלאות.
• הוא תומך ב-downlink של נתוני לוויין של תצפית כדור הארץ.
• זה שימושי גם בחיפוש משאבים ובדיקות חקלאיות.

• מוסמך על ידי מערכת ניהול איכות ISO 9001
• פטנטים מרובים של המצאות ומודלים שימושיים (לדוגמה, מבנה שחבור רפלקטור, אלגוריתם להנעת הפרעות- נמוך)
• מיושם בהצלחה בפרויקטים מקומיים ובינלאומיים
• מיוצא ליותר מ-10 מדינות ואזורים בדרום מזרח אסיה ואפריקה, צובר מוניטין טוב

• תמיכה טכנית מותאמת אישית: ניתן להתאים אישית את מערכות המבנה והבקרה לפי פרמטרים שונים של מסלול לוויין ודרישות פס תדרים;
• אחריות לוגיסטית גלובלית: תומך בהובלה ימית, הובלה אווירית ותחבורה רב-מודאלית, ומספקת שירותי משלוח-למייל האחרון;
• תגובה טכנית 24/7: תומך בשירותי הפעלה מרחוק, פתרון בעיות ושדרוג.

1) מדוע לשקול את תושבת ה-XY בתחנת קרקע של חישה מרחוק באורך 2.4 מטר? מה היתרונות העיקריים שלו?

• ביצועי מעקב שיא מעולים וללא כתמים עיוורים
• פשט את עיצוב כונן סרוו
• מבנה סימטרי, חלוקה אחידה של כוח הכבידה

2) מהם דיוק ההצבעה והמעקב של תושבת ה-XY? האם הם יכולים לעמוד בדרישות?

דיוק ההצבעה של תושבת XY בדיוק-גבוה יכול להגיע עד לפחות או שווה ל-0.01 מעלות (RMS), ודיוק המעקב יכול להגיע עד פחות או שווה ל-0.005 מעלות (RMS) או אפילו יותר. זה עונה באופן מלא על הדרישות לקליטת נתוני לוויינים בחישה מרחוק. המפתח הוא להבטיח שאלגוריתם מערכת בקרת הסרוו של הספק מחובר באופן עמוק עם דגם הרכבת XY.

3) כיצד משיגה אנטנת תחנת קרקע עם חישה מרחוק בפס 2.4 מ' L/X קליטה סימולטנית של רצועות L ו-X?

בדרך כלל, עיצוב מקור הזנה בתדר כפול מאומץ. ישנם שני ערוצי קליטה עצמאיים (מבני מוליך גל) בתוך מקור ההזנה, התואמים לתדרים של רצועות L ו-X בהתאמה, ותכנון אופטימלי מתבצע בממשק מקור ההזנה כדי למזער הפרעות הדדיות. האותות מעובדים לאחר מכן דרך ה-LNA וה-downlink שלהם.
